Structure : généralités

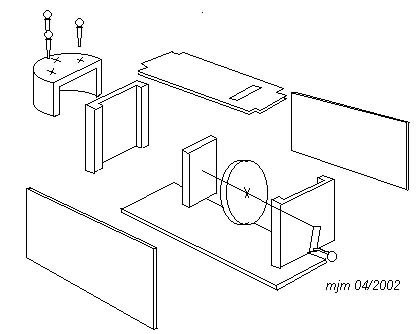

Techniquement, on utilise la découpe (ce n'est pas vraiment du chantournage) pour deux des faces (que j'appellerai les dossiers). Sur ces dossiers, on montera le reste de la caisse en contreplaqué. Voilà un crevé de la structure. Il manque, sur ce schéma, les tangentes, les sillets, les chevalets, le clavier et les tasseaux.

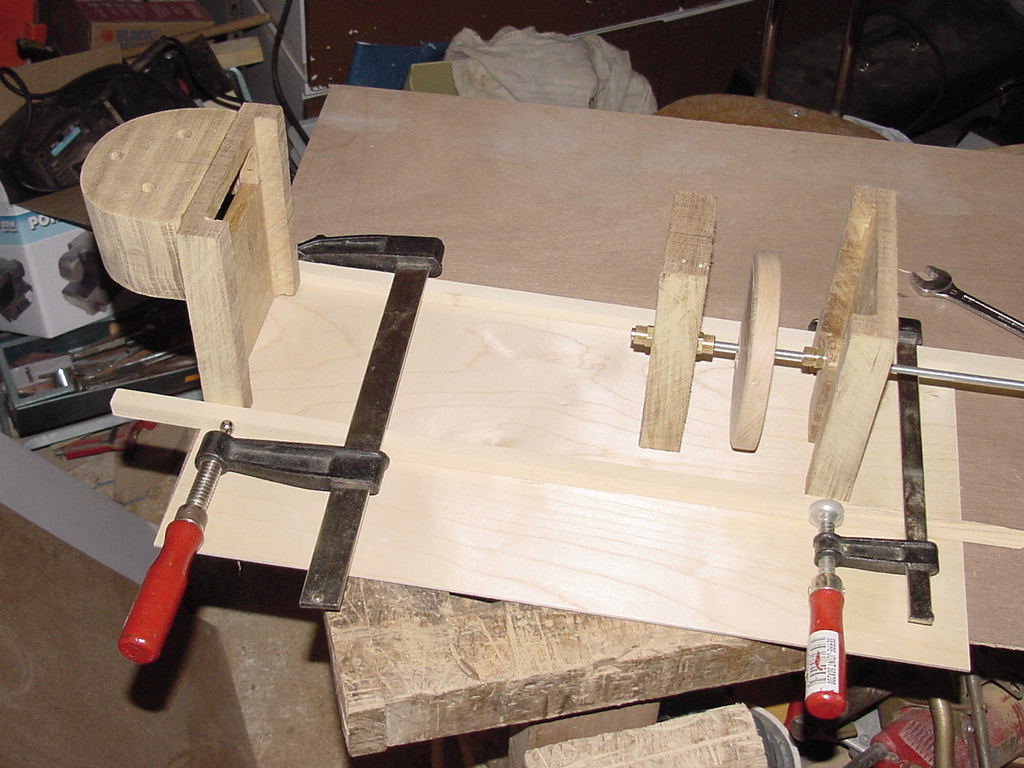

Cela donne, en cours de réalisation :
Les dimensions ? A votre goût avec néanmoins des contraintes :
Les cotes de réalisation du clavier sont faites pour un diapason de
345 mm. Vous pouvez un peu modifier cette longueur (+/- 3 mm), ce
sont les drapeaux des tangentes qui rectifieront la hauteur des notes. mais
ils ne pourront pas corriger une plus grande différence, il vous faudrait
refaire tous les calculs pour, par exemple, un diapason de 400 mm. Bref,
pour notre prototype, cela donnera une longueur de caisse de 500 mm à
peu près.(C'est aussi la longueur des coupons de contreplaqué,
au hasard.). J'ajoute que cette longueur permet d'utiliser des cordes de
violon (boyau) ordinaires alors que si vous faites plus long, il vous faudra
des cordes spéciales double longueur, donc triple prix !
Mise à jour 2024 : Calcul en ligne pour une autre longueur de diapason
Pour ce type d'instrument, il faut une roue d'un diamètre de l'ordre de 110 à 120 mm. Il sera de bon ton de prévoir une caisse de largeur suffisante pour contenir cette roue, de l'ordre de 140 mm Pour la hauteur, prévoyez en plus le passage de votre clavier, ce qui donnera une hauteur de l'ordre de 150 mm (Tiens, c'est aussi la largeur de la planche...).
Conseils :

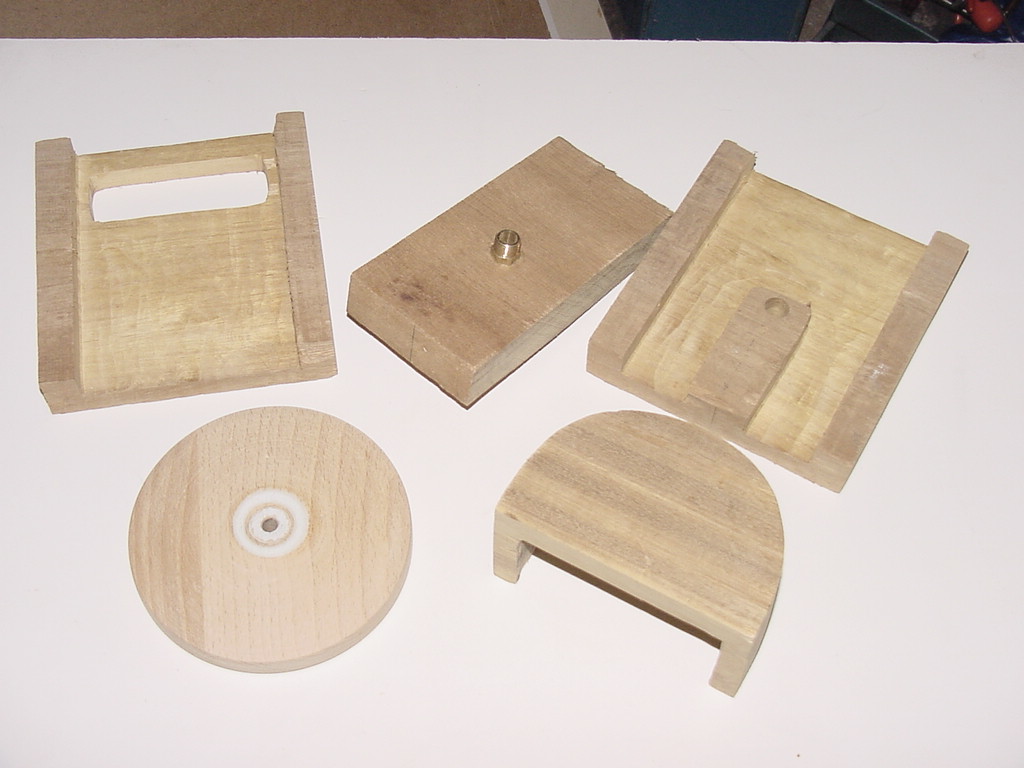

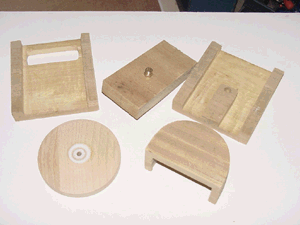

Nous allons commencer par le premier ensemble de pièces "de gros-oeuvre" :
Texte, schémas et photos : J.M. Marintabouret - Ensemble NEUMA
